Hệ thống pha chế vô trùng đóng vai trò quan trọng trong các dây chuyền sản xuất yêu cầu điều kiện vô khuẩn như dược phẩm, công nghệ sinh học, vaccine, mỹ phẩm và thực phẩm vô trùng. Lựa chọn đúng cấu hình thiết bị giúp đảm bảo chất lượng sản phẩm và tối ưu chi phí đầu tư. Hãy cùng MT tìm hiểu cấu tạo, nguyên lý hoạt động và những yêu cầu kỹ thuật của hệ thống này trong bài viết dưới đây!

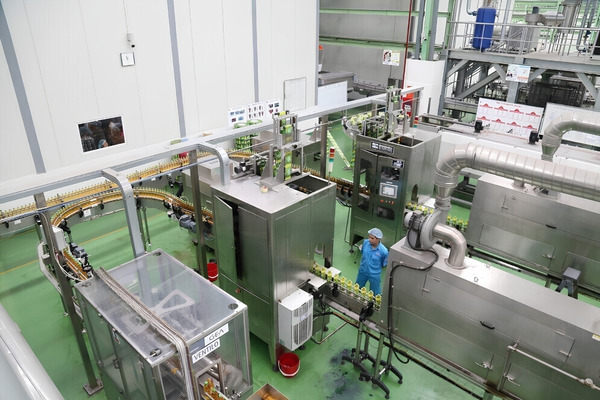

Hệ thống pha chế vô trùng trong dây chuyền sản xuất
Hệ thống pha chế vô trùng là gì?
Hệ thống pha chế vô trùng (Aseptic Mixing System) là tổ hợp thiết bị được thiết kế để thực hiện quá trình hòa tan, phối trộn, đồng nhất và lưu trữ sản phẩm trong điều kiện vô trùng, ngăn ngừa sự xâm nhập của vi sinh vật và các tác nhân gây nhiễm.
Không giống các hệ thống pha chế thông thường, toàn bộ quá trình từ cấp nước, nạp nguyên liệu, khuấy trộn, chuyển sản phẩm đến lưu trữ đều được thực hiện trong hệ thống kín. Thiết bị được tích hợp các giải pháp vệ sinh và tiệt trùng tại chỗ (CIP/SIP), sử dụng vật liệu tiếp xúc đạt tiêu chuẩn vệ sinh và được điều khiển tự động nhằm đảm bảo tính lặp lại giữa các mẻ sản xuất.
Hệ thống thường được ứng dụng trong:
- Nhà máy dược phẩm
- Nhà máy sản xuất vaccine
- Công nghệ sinh học (Biotech)
- Mỹ phẩm
- Thực phẩm và đồ uống vô trùng
- Phòng nghiên cứu và phát triển (R&D)
Trên thực tế, một số dây chuyền Biotech và thực phẩm còn bố trí hệ thống pha chế vô trùng liền kề với các dòng thiết bị lên men, qua đó tạo thành một chuỗi xử lý khép kín từ nuôi cấy nguyên liệu đến phối trộn và lưu trữ sản phẩm cuối.

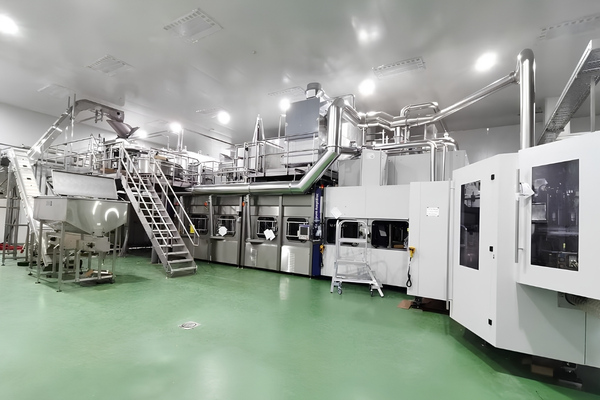

Hệ thống pha chế vô trùng thực hiện hòa tan, phối trộn và lưu trữ sản phẩm
Cấu tạo của hệ thống pha chế vô trùng
Một hệ thống pha chế vô trùng hoàn chỉnh bao gồm nhiều thiết bị hoạt động đồng bộ nhằm duy trì môi trường vô khuẩn trong toàn bộ quy trình sản xuất. Hệ thống được cấu thành từ các cụm thiết bị chính sau:
Bồn pha chế vô trùng (Mixing Tank)
Bồn pha chế là thiết bị trung tâm của hệ thống, đảm nhiệm quá trình hòa tan, phối trộn và ổn định công thức sản phẩm trong điều kiện kiểm soát vô trùng. Tùy theo yêu cầu sản xuất, bồn có thể được tích hợp cánh khuấy, bộ đồng hóa, áo gia nhiệt/làm lạnh, cảm biến giám sát và hệ thống vệ sinh CIP. Trong một số dây chuyền có công đoạn lên men phía sau, bồn pha chế còn đóng vai trò như thiết bị phối trộn nguyên liệu trước khi chuyển sang giai đoạn lên men chính thức.
Thiết kế cần đảm bảo khả năng thoát hết sản phẩm, không tạo vùng chết (Dead Leg) và thuận lợi cho quá trình vệ sinh.
Hệ thống nước tinh khiết (PW/WFI)
Nguồn nước sử dụng trong pha chế ảnh hưởng trực tiếp đến chất lượng sản phẩm. Tùy theo ứng dụng, hệ thống có thể sử dụng:
- PW (Purified Water): Dùng cho nhiều sản phẩm dược phẩm, mỹ phẩm và thực phẩm theo yêu cầu công nghệ.
- WFI (Water for Injection): Được sử dụng cho các sản phẩm vô trùng có yêu cầu cao như thuốc tiêm, vaccine hoặc sinh phẩm.
Nguồn nước thường được phân phối qua hệ thống tuần hoàn khép kín nhằm hạn chế nguy cơ nhiễm vi sinh, đồng thời duy trì chất lượng nước theo yêu cầu kỹ thuật của từng quy trình sản xuất.
Hệ thống CIP/SIP
CIP (Cleaning In Place) và SIP (Sterilization In Place) là các hệ thống không thể thiếu giúp đảm bảo điều kiện vô trùng mà không cần tháo rời thiết bị.
Hệ thống CIP thực hiện làm sạch bồn, đường ống và các chi tiết tiếp xúc với sản phẩm, đồng thời loại bỏ cặn tồn dư và hạn chế nguy cơ nhiễm chéo giữa các mẻ sản xuất. Trong khi đó, SIP sử dụng hơi nước bão hòa để tiệt trùng toàn bộ hệ thống trước khi đưa vào vận hành.
Việc tích hợp CIP/SIP giúp rút ngắn thời gian vệ sinh, nâng cao độ ổn định của quy trình và đáp ứng các yêu cầu kiểm soát nghiêm ngặt trong nhà máy đạt chuẩn GMP.

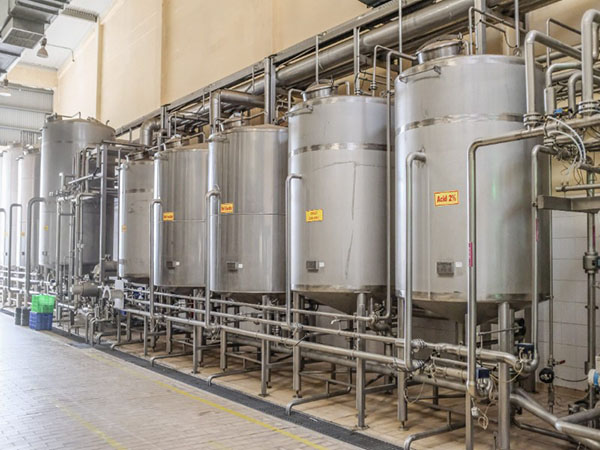

Hệ thống CIP/SIP tích hợp trong hệ thống pha chế vô trùng
Đường ống, van và bơm vô trùng
Hệ thống đường ống vận chuyển sản phẩm được thiết kế theo nguyên tắc vệ sinh (Hygienic Design), sử dụng các mối hàn orbital và hạn chế tối đa điểm lưu đọng. Các thành phần chính gồm:
- Đường ống inox
- Van màng vô trùng (Aseptic Diaphragm Valve)
- Van lấy mẫu vô trùng
- Bơm ly tâm vệ sinh
- Bơm cánh khế hoặc bơm định lượng khi cần kiểm soát lưu lượng chính xác
Bồn đệm vô trùng (Aseptic Buffer Tank)
Bồn đệm vô trùng có chức năng lưu trữ tạm thời sản phẩm sau quá trình pha chế trước khi chuyển sang công đoạn chiết rót hoặc xử lý tiếp theo. Thiết bị giúp duy trì điều kiện vô trùng, đồng thời cân bằng lưu lượng giữa các công đoạn trong dây chuyền.
Bồn thường được tích hợp các thành phần như bộ lọc khí vô trùng, cảm biến áp suất và cảm biến mức nhằm kiểm soát chính xác trạng thái vận hành, đảm bảo hệ thống hoạt động ổn định và liên tục.
Hệ thống điều khiển PLC/HMI
Các hệ thống pha chế vô trùng hiện đại thường được tích hợp bộ điều khiển PLC kết hợp giao diện HMI nhằm tự động hóa và giám sát toàn bộ quá trình vận hành. Hệ thống cho phép thiết lập công thức pha chế, kiểm soát các thông số như tốc độ khuấy, nhiệt độ, áp suất, lưu lượng và quản lý chu trình CIP/SIP theo từng mẻ sản xuất.
Ngoài ra, dữ liệu vận hành có thể được lưu trữ, truy xuất và kết nối với các hệ thống quản lý như SCADA hoặc MES, hỗ trợ theo dõi chất lượng, truy xuất lịch sử sản xuất và đáp ứng yêu cầu quản lý trong nhà máy GMP.

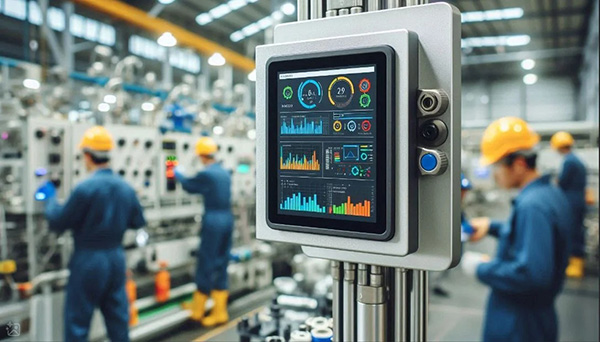

Hệ thống điều khiển PLC/HMI giúp giám sát vận hành và lưu trữ dữ liệu
Nguyên lý hoạt động của hệ thống pha chế vô trùng
Hệ thống pha chế vô trùng vận hành dựa trên nguyên tắc kiểm soát môi trường kín, duy trì điều kiện vô khuẩn và giám sát chặt chẽ các thông số trong suốt quá trình sản xuất. Chu trình điển hình bao gồm các bước sau:
- Vệ sinh và tiệt trùng hệ thống: Trước mỗi mẻ sản xuất, hệ thống được làm sạch bằng CIP và tiệt trùng bằng SIP nhằm loại bỏ cặn tồn dư, vi sinh vật và chuẩn bị điều kiện vận hành đạt yêu cầu.
- Cấp nước tinh khiết: Nước PW hoặc WFI được đưa vào bồn pha chế theo thể tích và thông số đã thiết lập, đảm bảo nguồn nguyên liệu đầu vào đáp ứng yêu cầu công nghệ.
- Nạp nguyên liệu: Nguyên liệu được cấp vào bồn thông qua các cổng nạp kín hoặc hệ thống tự động để hạn chế nguy cơ nhiễm từ môi trường bên ngoài.
- Khuấy trộn và đồng nhất: Hệ thống khuấy hoặc bộ đồng hóa hoạt động theo công thức cài đặt, giúp các thành phần được phân tán đồng đều và đạt yêu cầu về chất lượng sản phẩm.
- Giám sát và điều khiển: Bộ điều khiển PLC liên tục theo dõi các thông số như nhiệt độ, áp suất, lưu lượng và tốc độ khuấy, đảm bảo quá trình diễn ra ổn định theo quy trình đã xác lập.
- Chuyển sản phẩm: Sau khi hoàn tất pha chế, sản phẩm được vận chuyển qua hệ thống đường ống vô trùng đến bồn đệm hoặc công đoạn chiết rót tiếp theo mà không làm gián đoạn điều kiện kiểm soát vô khuẩn.

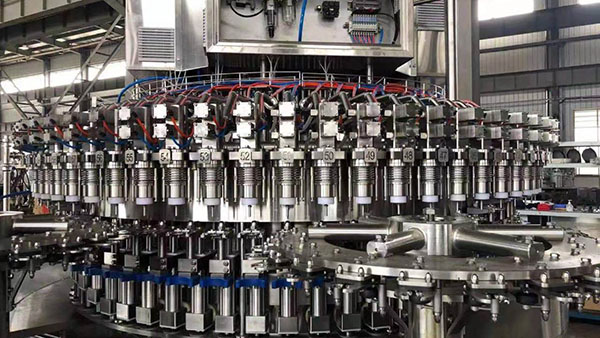

Chuyển sản phẩm qua đường ống kín đến bồn đệm hoặc dây chuyền chiết rót
Các tiêu chuẩn cần đáp ứng đối với hệ thống pha chế vô trùng
Do trực tiếp ảnh hưởng đến chất lượng, độ ổn định và tính an toàn của sản phẩm, hệ thống pha chế vô trùng cần được thiết kế, chế tạo và vận hành theo các yêu cầu nghiêm ngặt về vệ sinh, kiểm soát nhiễm và truy xuất dữ liệu.
Các yêu cầu kỹ thuật quan trọng bao gồm:
| Yếu tố | Yêu cầu |
| Môi trường được kiểm soát | Khu vực sản xuất cần đáp ứng yêu cầu phòng sạch phù hợp, kiểm soát cấp độ sạch, chênh áp, nhiệt độ, độ ẩm và chất lượng không khí nhằm hạn chế sự xâm nhập của vi sinh vật và tiểu phân. |
| Quy trình thao tác | Các quy trình pha chế, làm sạch, tiệt trùng, bảo trì và thẩm định thiết bị phải được xây dựng, kiểm soát và thực hiện nhất quán theo tiêu chuẩn đã phê duyệt. |
| Con người | Nhân sự vận hành cần được đào tạo về GMP, kỹ thuật thao tác vô trùng, quy trình vệ sinh và sử dụng trang phục phòng sạch phù hợp nhằm giảm nguy cơ gây nhiễm trong quá trình sản xuất. |
| Giám sát chất lượng | Hệ thống cần có khả năng theo dõi các thông số quan trọng, kiểm soát vi sinh, hiệu chuẩn thiết bị, lưu trữ dữ liệu vận hành và thực hiện thẩm định quy trình để đảm bảo khả năng truy xuất. |
Ứng dụng của hệ thống pha chế vô trùng
Hệ thống pha chế vô trùng được ứng dụng trong nhiều lĩnh vực sản xuất yêu cầu kiểm soát nghiêm ngặt về độ sạch và khả năng ngăn ngừa nhiễm khuẩn. Bên cạnh phương pháp lên men lỏng truyền thống, một số dây chuyền chế biến thực phẩm còn áp dụng lên men bán rắn cho các nguyên liệu đặc thù trước khi chuyển sang giai đoạn pha chế và hoàn thiện sản phẩm. Một số ứng dụng phổ biến gồm:
Dây chuyền sản xuất dược phẩm
Trong ngành dược, hệ thống pha chế vô trùng được sử dụng để sản xuất các sản phẩm như dung dịch thuốc, thuốc tiêm, dịch truyền, siro và các chế phẩm vô trùng. Hệ thống giúp kiểm soát chính xác quá trình phối trộn, vệ sinh và duy trì điều kiện vô khuẩn theo yêu cầu nghiêm ngặt của nhà máy GMP.
Mỹ phẩm
Trong sản xuất mỹ phẩm, hệ thống được ứng dụng để pha chế các sản phẩm như serum, kem dưỡng, lotion, nước cân bằng da và các dòng chăm sóc cá nhân cần kiểm soát chặt chẽ về vi sinh. Thiết bị giúp đảm bảo độ đồng nhất và ổn định chất lượng giữa các mẻ sản xuất.
Thực phẩm và đồ uống vô trùng
Hệ thống pha chế vô trùng hỗ trợ sản xuất các sản phẩm lỏng như sữa tiệt trùng, đồ uống dinh dưỡng, nước giải khát chức năng và thực phẩm vô trùng. Quy trình khép kín giúp hạn chế nguy cơ nhiễm khuẩn, đồng thời duy trì chất lượng và kéo dài thời gian bảo quản sản phẩm.
Công nghệ sinh học
Trong lĩnh vực Biotech, hệ thống được sử dụng để pha chế môi trường nuôi cấy, dung dịch đệm, enzyme, sinh phẩm và nguyên liệu phục vụ sản xuất vaccine. Ở giai đoạn trước đó, sinh khối và chủng vi sinh thường được nhân nuôi trong hệ thống lên men trước khi nguyên liệu được chuyển sang công đoạn pha chế và đồng nhất. Khả năng kiểm soát chính xác các thông số vận hành giúp đáp ứng yêu cầu cao về độ ổn định và tính nhất quán trong quy trình sinh học.
Hệ thống pha chế vô trùng giúp chuẩn bị môi trường nuôi cấy
MT – Thiết kế và chế tạo hệ thống pha chế vô trùng theo yêu cầu
MT cung cấp giải pháp hệ thống pha chế vô trùng được thiết kế linh hoạt theo từng quy trình sản xuất của nhà máy Pharma, Biotech, vaccine, mỹ phẩm và thực phẩm. Thay vì áp dụng một cấu hình cố định, MT tập trung phân tích yêu cầu công nghệ, quy mô sản xuất và tiêu chuẩn vận hành để đưa ra giải pháp thiết bị phù hợp cho từng dự án.
Các giải pháp của MT bao gồm:
- Tư vấn cấu hình theo từng quy trình sản xuất: Phân tích đặc tính sản phẩm, công suất và yêu cầu công nghệ để lựa chọn thiết kế hệ thống phù hợp, tránh đầu tư dư thừa hoặc thiếu khả năng mở rộng.
- Thiết kế hệ thống đồng bộ, tối ưu vận hành: Kết hợp các cụm thiết bị như bồn pha chế, bồn chứa vô trùng, hệ thống đường ống, van, bơm ly tâm gea và CIP/SIP nhằm đảm bảo quy trình khép kín, giảm nguy cơ nhiễm chéo.
- Ứng dụng tự động hóa trong quản lý sản xuất: Tích hợp PLC, HMI, SCADA giúp kiểm soát các thông số vận hành, lưu trữ dữ liệu mẻ sản xuất và hỗ trợ truy xuất thông tin khi cần.
- Đáp ứng yêu cầu kỹ thuật của nhà máy hiện đại: Hệ thống được thiết kế theo nguyên tắc Hygienic Design, phù hợp tiêu chuẩn GMP và hỗ trợ quá trình thẩm định thiết bị (Qualification/Validation).
Với định hướng cung cấp giải pháp kỹ thuật tổng thể, MT hỗ trợ khách hàng từ giai đoạn tư vấn, thiết kế đến triển khai hệ thống, đảm bảo thiết bị phù hợp với yêu cầu công nghệ và mục tiêu phát triển của nhà máy.
Đầu tư hệ thống pha chế vô trùng phù hợp ngay từ đầu giúp doanh nghiệp nâng cao khả năng kiểm soát quy trình, giảm rủi ro nhiễm chéo và tối ưu hiệu quả sản xuất lâu dài. MT đồng hành cùng khách hàng trong việc tư vấn, thiết kế và triển khai giải pháp thiết bị theo yêu cầu cho các nhà máy Pharma, Biotech, vaccine và thực phẩm.
